KSD301温控器原理和种类

工作原理

KSD301系列产品是一种用双金属片作为感温元件的温控器,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度达到动作温度时,双金属片受热产生内应力而迅速动作,打开/闭合触点,切断/接通电路,从而起到控温作用。当电器冷却到重定温度时，触点自动闭合/打开，恢复正常工作状态。广泛用于家用饮水机及电热开水瓶、消毒柜、微波炉、电热咖啡壶、电锅、空调、过胶机等电热器具。

技术参数
（1）电气参数：1）CQC、VDE、UL、CUL AC250V 50~60Hz 5A / 10A / 15A（阻性负载）
2）UL AC125V 50Hz 15A（阻性负载）
（2）动作温度范围：0-300℃（任选），温度精度：±2 ±3 ±5 ±10℃
（3）回复与动作温度差：8~100℃（任选）
（4）接线方式：插端子250#（弯0~90°可选）；插端子187#（弯0~90°可选，厚度0.5、0.8mm可选）
（5）使用寿命：≥ 100,000次
（6）电气强度：AC 50Hz 1800V历时1min，无闪烁，无击穿
（7）接触电阻：≤50mΩ
（8）绝缘电阻：≥100MΩ
（9）接点形式：常闭型：温度上升，触点断开，温度下降，触点接通
常开型：温度上升，触点接通，温度下降，触点断开
(10)外壳防护等级：IP00
(11)接地方式：通过温控器金属外壳与器件接地金属零件相连。

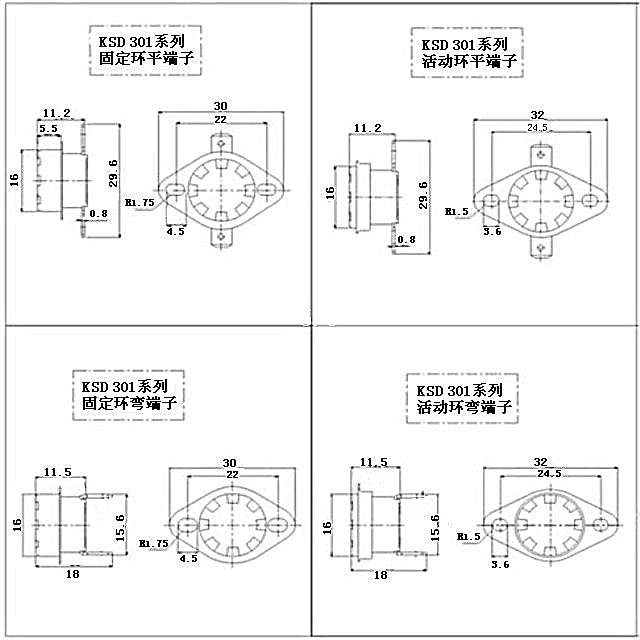

(12)安装方式：KSD301系列安装普通活动环，安装小圆活动环，安装平板活动环，带安装孔普通大铝盖，带安装孔加长铝盖。
