KSD301温控器原理及应用

产品名称：KSD301温控器

成品外观：（图A）

一，产品描述: KSD301温控器是带外壳全封闭的双金属片接触感温式温度继电器，是一种用双金属片作为感温组件的温控器。

二，动作原理：当产品主件温度增高时所产生的热量传递到双金属圓片上， 达到动作温度设定时迅速动作，通过机构作用使触点断开或闭合；(图一)
     ～当温度下降到复位温度设定时，双金属圓片迅速恢复原状，使触点闭合或断开，(图二）达到接通或断开电路的目的，从而控制电路。

             图A

三，主要特点：工作温度固定、动作可靠干脆、精度高、体积小、重量轻、不拉弧、使用寿命长、性能稳定可靠、不受无线干扰、结构精密、功能齐全。

四，主要用途 ：应用于电路需随温度变化而自动通、断的场合，使器具温度，控制在一恒定温度范围内。

五，应用范围：

1．家电类

饮水机、电热开水瓶、咖啡炉、滴漏式咖啡机、家用暖水袋、热水器；微波炉、电烤箱、电烤盘、电炸锅、多士炉、电饭堡、三明治烤炉、豆浆机；消毒柜、洗碗机、干衣机、洗衣机、电暖扇、电暖器、电热器、煎药壶、电吹风、电熨斗、吸尘器、锅炉、壁炉等．．

2．办公设备

覆被机、热熔机、激光打印机．．．

3．汽车类

过热保护、座位加热器．．．

等电器及电机之各类电热器具中作温度控制及过热保护组件使用。

六， 控制方式：1，自动复位：随温度的变化升高或降低，内部触点自动断开、自动闭合。 2，手动复位：当温度升高时，触点会自动断开；当控制器温度冷却后，必须通过手动按扭才能使触点复位而再次闭合。 3，一次性動作： 4，自動及手動一体：

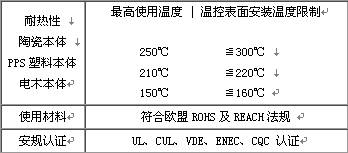

七，技术参数

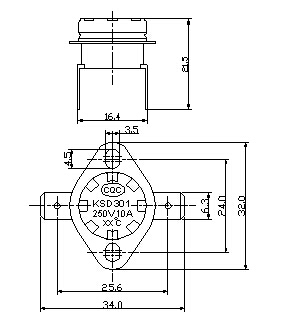

八，弯脚外形尺寸

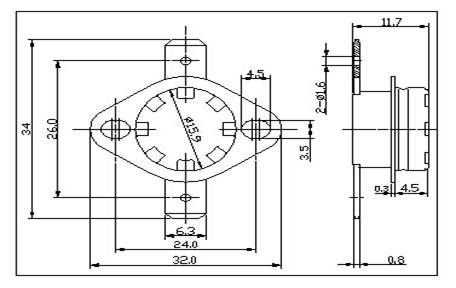

平脚外形尺寸

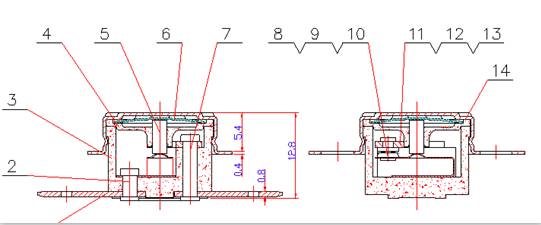

九，内部结构图

十，安装使用注意事项

密封式温度开关(T23／T24)

    1．采用接触感温式安装时，温度开关金属上盖平面应完全紧贴被控制器具的安装面。(图三)

    2．为确保感温效果，并在器具感温表面涂上导热膏。(图四)

    3．安装时不可把温度开关金属面顶部压伤，松动或变形，以免影响功能及精密度。

    4．不可让液体渗入温度开关内部或过大力量使外壳出现裂纹。

    5．不得随意改变外接线端子的型状，以免影响电气可靠性，并有绝缘保护措施，防止漏电，确保使用安全。

开放式温度开关(T36)

    1．安装和使用过程，不可触碰弹片及感温部份，否则将会导至保护器温度失准，接触不良而动作不正常。

    2．安装时将触点接触面朝向背风面，以免吹风量影响弹片功能及触点A与B表面附着累积灰尘，造成导通不

                    （图三）

                   （图四）
