KSD9700温控开关工作原理及应用

产品名称：KSD9700温控开关

成品外观图（图一）

一．工作原理：

KSD9700系列产品是一种用双金属片作为感温元件的温控器，电器正常工作时，双金属片处于自由状态，触点处于闭合/断开状态，当温度升高至动作温度值时，双金属元件受热产生内应力而迅速动作，打开/闭合触点,切断/接通电路，从而起到热保护作用。当渐度降到重定温度是触点自动闭合/断开，恢复正常工作状态。（图二）（图三）

二．应用范围：

KSD9700系列热保护器被广泛应用于家用电器电机及电器设备，如洗衣机电机、空调风扇电机、变压器、镇流器、金卤灯镇流器、充电电池组、分马力电机、交流无刷马达和水泵、电加热器具、直流马达等。

三．产品优势：

(1)体积小，便于安装

(2)速动型双金属片，反应速度快

(3)寿命高达10000次以上

(4)防真空浸漆工艺

(5)可替代SENSATA 17AM 7AM, 韩国SEK ST-22等国外产品

四．技术参数：

温度特性对照表（图四）（图五）

              （图四）

             图一

                      图二

                       图三

                     （图五）

五．外形尺寸及结构：

A. ABS标准塑料外壳: 20.6mm×8.0mm×4.3mm

B. ABJ标准金属外壳：20.2mm×7.6mm×3.8mm

C. BBS小体积塑料外壳: 16.5mm×6.8mm×3.7mm

D. BBJ小体积金属外壳：16.5mm×6.5mm×3.2mm

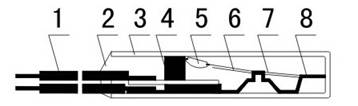

1、   引线2、环氧树脂3、外壳4、静触片5、动触片6、感温片

7、动簧片8、基座

六．注意事项：

(1)采用接触感温式安装时，应使产品贴紧被控器具的安装面。
(2)安装时不可把塑胶或金属外壳压塌或使其变形，以免影响性能。
(3)金属外壳产品有加绝缘外套的在安装中不可把外加绝缘套去掉不用或压破，避免造成漏电，确保使用安全。
(4)产品在不大于5A电流的电路中使用，应选择铜芯截面为0.4-0.75㎜2导线与之连接。
(5)产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的场所中存放。
