ksd301温控开关价格_原理_接线图

ksd301温控开关原理

KSD301温控开关，是采用热双金属片制成的碟形元件作感温元件，利用碟形元件在温度作用下产生瞬间跳动的原理，使触头迅速动作，达到接通或断开电路的目的。其主要特点有：工作温度固定、动作可靠干脆、不拉弧、寿命长等。

KSD301温控开关系列产品是一种用双金属片作为感温组件的温控开关，电器正常工作时，双金属片处于自由状态，触点处于闭合/断开状态，当温度达到动作温度时，双金属片受热产生内应力而迅速动作，打开/闭合触点，切断/接通电路，从而起到控温作用。当电器冷却到复位温度时，触点自动闭合/打开，恢复正常工作状态。

广泛应用于：饮水机、热水器、三明治烤面包机、洗碗机、干燥机、消毒柜、微波炉、电热咖啡壶、电煮锅、冰箱、空调、过胶机、办公设备、汽车座位加热器等电热器具。

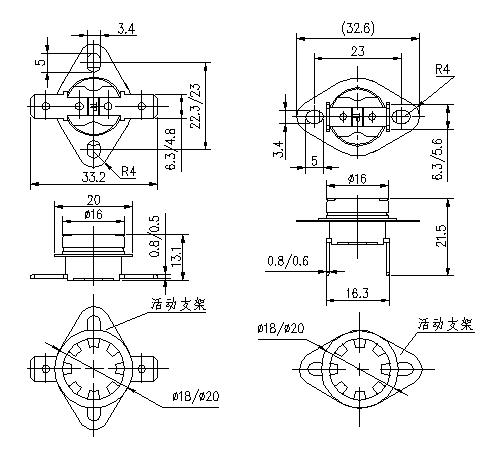

ksd301温控开关接线图

KSD301温控开关技术参数

1、电气参数：1）CQC、VDE、UL、CUL? AC250V 50~60Hz 5A / 10A / 15A（阻性负载）[1]
2）UL AC 125V 50Hz 15A（阻性负载）
2、动作温度范围：0~240℃（任选），温度精度：±2 ±3 ±5 ±10℃
3、回复与动作温度差：8~100℃（任选）
4、接线方式：插端子250#（弯0~90°可选）；插端子187#（弯0~90°可选，厚度0.5、0.8mm可选）
5、使用寿命：≥ 100000次
6、电气强度：AC 50Hz 1800V历时1min，无闪烁，无击穿
7、接触电阻：≤50mΩ
8、绝缘电阻：≥100MΩ
9、接点形式：
   常闭型：温度上升，触点断开，温度下降，触点接通；
   常开型：温度上升，触点接通，温度下降，触点断开
10、外壳防护等级：IP00
11、接地方式：通过温控器金属外壳与器件接地金属零件相连。
12、安装方式：直接用镙母加固即可以。
13、温度工作范围:-25℃∽+240℃+1℃∽2℃

KSD301温控开关特点

具有性能稳定、精度高、体积小、量轻、可靠性高、寿命长、对无线电干忧小等特点。
动作方式：常开或常闭。
复位方式：有自动复位和手动复位方式两种。

KSD301温控开关注意事项

1、采用接触感温式安装时，应使金属盖面贴紧被控器具的安装面，为确保感温效果，应在感温表面涂上导热硅脂或其它性能类似的导热介质。
2、安装时不可把盖面顶部压塌、松动或变形，以免影响性能。
3、不能让液体渗入控温器内部，不得使外壳出现裂纹，不得随意改变外接端子的形状。
4、产品在不大于5A电流的电路中使用，应选择铜芯截面为0. 5-1㎜2导线连接；不大于10A电流的电路中使用，应选择铜芯截面为0.75-1.5㎜2导线连接。
5、产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的仓库中存放。

KSD301温控开关的分类:

可以按照温度来分，也可以按照材质来分类，也可以按照安装方式来分。
按动作性质来分：可以分为常开动作，和常闭动作。
按照温度来分，可以分为：0度5度10度15度20度25度30度35度40度45度50度55度60度65度70度75度80度85度90度95度100度105度110度115度120度125度130度135度140度145度150度155度160度165度170度175度180度185度190度195度200度205度210度215度220度225度230度235度240度245度250度255度260度265度270度285度275度280度290度295度300度
按照材质来分，可以分为：电木体和陶瓷体

KSD301温控开关温度检测方法

将试样两引线分别接在测试设备的夹具上，通上10mA左右电流（不超过100mA），用一发光二极管指示电流的通断，然后将试样放入专用测温设备内，（测试设备内温度应均匀，加热升温速度可控制）温度计探头应贴近试样，控制检测设备温度以0.5-1度/min的速率升温，当发光二极管熄灭时，记下温度计读数即为试样的动作温度。
