温度控制开关(温控开关)电路

本文介绍一款温度控制开关(温控开关)电路，该装置适用于室内温度下降至设定值时，自动切断负载电源。它具有节电、延长负载寿命、避免负载冷温(设定值以下)时工作。该电路简单、便于制作等优点，可供爱好者借鉴。

工作原理

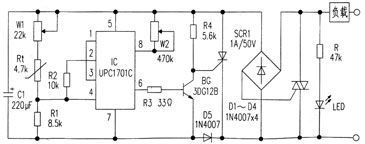

电路见附图所示，UPCI701C为电路控制模块。根据输入温度信号的变化实现控制交流负载电源。插上负载、接通电源后，交流电源经负载D1～D4整流，C1滤波，得到约15V直流电压，此电压提供给温度检测器和IC工作。温度检测器Rt采用负温度系数(NTC)的热敏电阻，通电时由于周围环境温度高于设定值，则Rt阻值变小，致使IC(④脚同相输入端电压升高，经内部逻辑电路判别，被与门电路锁定，⑥脚输出低由平，BG截止，电阻R4续流，SCR1得到触发电流而导通，负载得电工作。当室内温度降低至设定值以下时，Rt阻值增大，IC④脚电压降低，最终⑥脚输出高电平脉冲，BG饱和导通，使SCR1门极钳在低电位，SCR1处于关断状态，只有当室内温度升高至设定值以上时，IC④脚电压增高，⑥脚输出低电平，BG截止，SCR1处于通态，D1～D4、SCR1开关瞬间完全导通，负载即可工作。调节W1以设定冷温(下限值)，停IC④脚电压降低：R2是IC内部比较器输出的正反馈电阻：W2为同步级交流取样电位器，可调至125kΩ左右；LED为工作指示。全电路元件及数据在图中标注，制作无误便可正常工作。
