过载保护器
过载保护器98系列
产品型号
98系列
批发价格
| 数量（单位：PCS） | 价格（单位：元）（此单价仅供参考，不同温度价格不同） |
1000以下 |
￥4.90 |
1000-3000 |
￥4.80 |
3000-5000 |
￥4.60 |
5000以上 |
￥4.50 |
注：以上价格仅供参考，实际准确价格请咨询： 电话：（0755）27553343
技术参数与介绍
| 过载保护器98系列技术参数: | |
|
额定电流 : 3Amp — 50Amp . 额定电压 : 125/250Vac 50Vdc 50-60Hz . 断开容量 : 125Vac × 1,000Amp 250Vac×200Amp. 绝缘耐压测试 : 1，500Vac /分钟. 复位开关超负荷量 : 10 倍电流. 最低电压: 小于 0.25V . 绝缘电阻测试 : 大于500Vdc×100 MΩ . 线路端子温度 : 25下℃进行 100% 电流测试,温升小于25℃. 接点寿命测试 : 125Vac × 150% 电流测试超过500次.
标准测试 (在 25℃) 100%电流测试 : 不跳脱 150%电流测试 : 1小时内跳脱 200%电流测试 : 40 秒内跳脱 300%电流测试 : 10 秒内跳脱
| |
|
| |

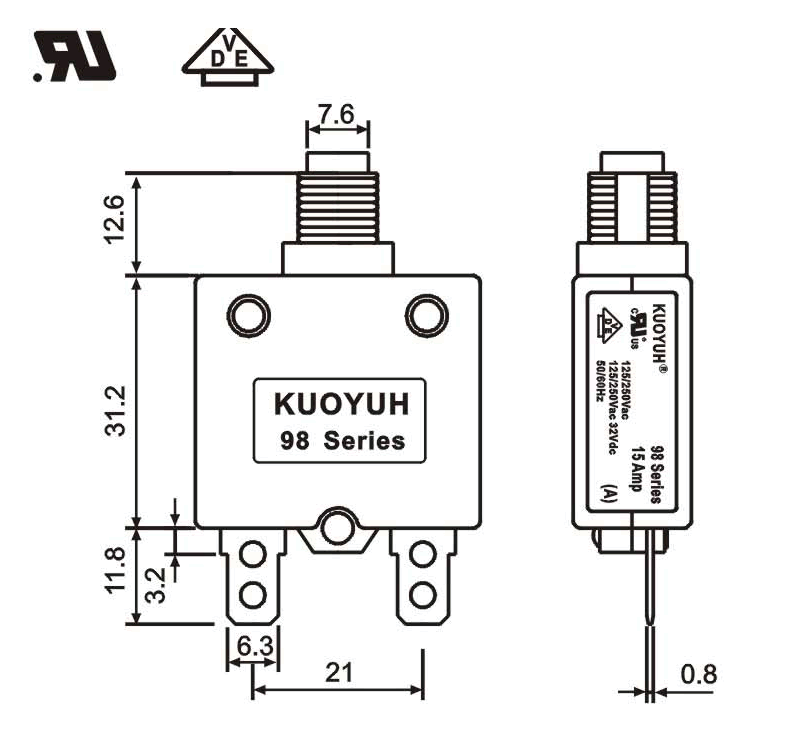

| 过载保护器98系列产品结构图： | |
|
工作原理
通过特殊的熔接工艺把两种金属片熔接在一起，做成双金属片。由于两种金属片的热胀冷缩率不同，当温度升高时，双金属片就朝热胀冷缩率小的金属片一侧弯曲；当温度下降时，双金属片就朝热胀冷缩率大的金属片一侧弯曲。双金属片随温度变化而发生侧向动作，推动温控开关的传动机构，使温度开关的触点发生断开或闭合的动作，从而达到切断或接通电路的目的。
主要特点
过载保护器98系列技术参数:额定电流:3Amp—50Amp.额定电压:125/250Vac50Vdc50-60Hz.断开容量:125Vac×1,000Amp250Vac×200Amp.绝缘耐压测试:1，500Vac/分钟.
应用范围
过载保护器98系列技术参数:额定电流:3Amp—50Amp.额定电压:125/250Vac50Vdc50-60Hz.断开容量:125Vac×1,000Amp250Vac×200Amp.绝缘耐压测试:1，500Vac/分钟.
